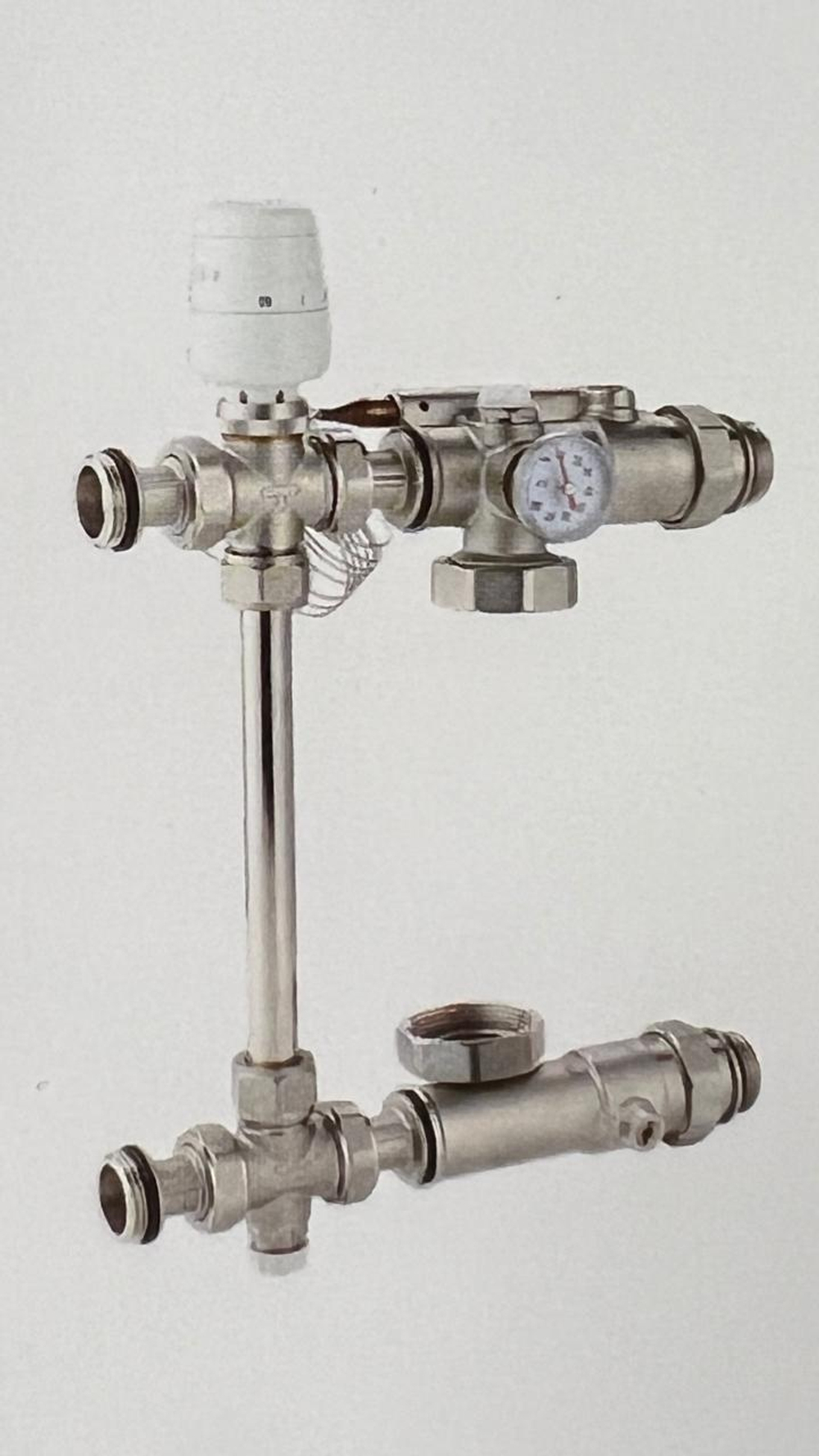

Насосно-смесительный узел с байпасом и обратным клапаном без насоса AOSKER 1208.2525

Насосно-смесительный узел с байпасом и обратным клапаном без насоса AOSKER 1208.2525

Принцип работы
1. Подача высокотемпературного теплоносителя происходит справа снизу (стрелка вверх). В нижней части корпуса происходит смешивание высокотемпературного теплоносителя системы отопления и теплоносителя обратной линии низкотемпературного контура (боковой нижний вход). С помощью циркуляционного насоса теплоноситель со смешанной температурой поступает в верхний корпус, а затем на подающий коллектор низкотемпературной системы отопления.
2. Регулирование значения смешанной температуры производится с помощью термостатической головки. Замер температуры происходит с помощью выносного датчика, который устанавливается в верхнюю часть корпуса.
3. Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления.
4. Функция удаления воздуха осуществляется с помощью автоматического воздухоотводчика.
5. Для корректной работы группы необходимо обеспечить минимальный перепад давления не менее 0,1 бара между подающим и обратным трубопроводом к первичному контуру системы отопления.
6. В нижнем корпусе располагается перепускной байпасный клапан с диапазоном настройки от 0 до 5.

Технические характеристики

Область применения: Отопление, теплый пол

Тип клапана: С термоголовкой

Тип узла: Насосно-смесительный

Тип присоединения: Резьба

Вид присоединения коллектора: НР

Межосевое расстояние, мм: 210

Насос: Нет

Покрытие: Никелированное

Теплоноситель: вода / раствор гликолей до 30%

Присоединительный размер, дюйм: 1

Термоголовка в комплекте: Да

Мощность, кВт: 20

Рабочее давление, бар: 10
